應用架構 :
RM Mirror功能行為如下圖的範例所示，藍色埠的封包會複製到紅色埠。
使用者可以把筆電連接到紅色埠，就可藉此得到藍色埠所接收的封包了！
請登入管理頁面，選取交換器清單中的Port Minitoring
設定方式：交換機 1
Port 4是資料來源端 , 所以要把＂Source＂設定成＂Both＂，這代表Tx / Rx 的所有流量都會被複製
Port 1是用在RM Mirror packet forwarding，所以只要開啟 “ Intermediate “就可以
Port 2 是反射器端口，反射器端口用於資料包轉送緩衝區，該端口的指示燈將亮起，請不要連接電纜

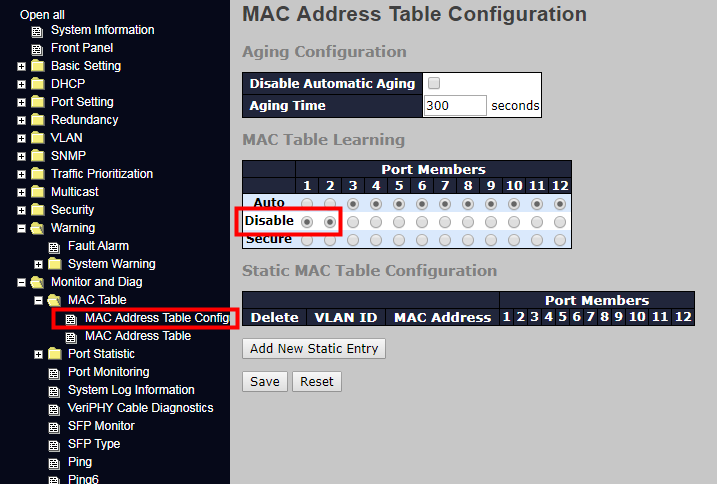

Intermediate Port 及 Reflector Port 需要關閉MAC Learning功能！
Intermediate Port = Port 1
Reflector Port = Port 2
VLAN 200是RM Mirror ID，這表示每個VLAN 200埠都可以得到鏡像後的封包
設定方式：交換機2
Port 1 / Port 2 是用在RM Mirror packet forwarding，所以只要開啟 “ Intermediate “就可以
Intermediate Port 需要關閉MAC Learning功能！
Intermediate port = Port 1 / Port 2
VLAN 200是RM Mirror ID，這表示每個VLAN 200埠都可以得到鏡像後的封包
設定方式：交換機3
Port 4是資料目的地端，會得到藍色埠的所有封包。
Port 1是用在RM Mirror packet forwarding，所以只要開啟 “ Intermediate “就可以
Intermediate Port 及 Reflector Port，需要關閉MAC Learning功能！
Intermediate Port = Port 1
Destination Port = Port 4
在上述設定完畢後，交換機3的 Port 4就可以收到藍色埠的所有封包了。
